型材加工中心

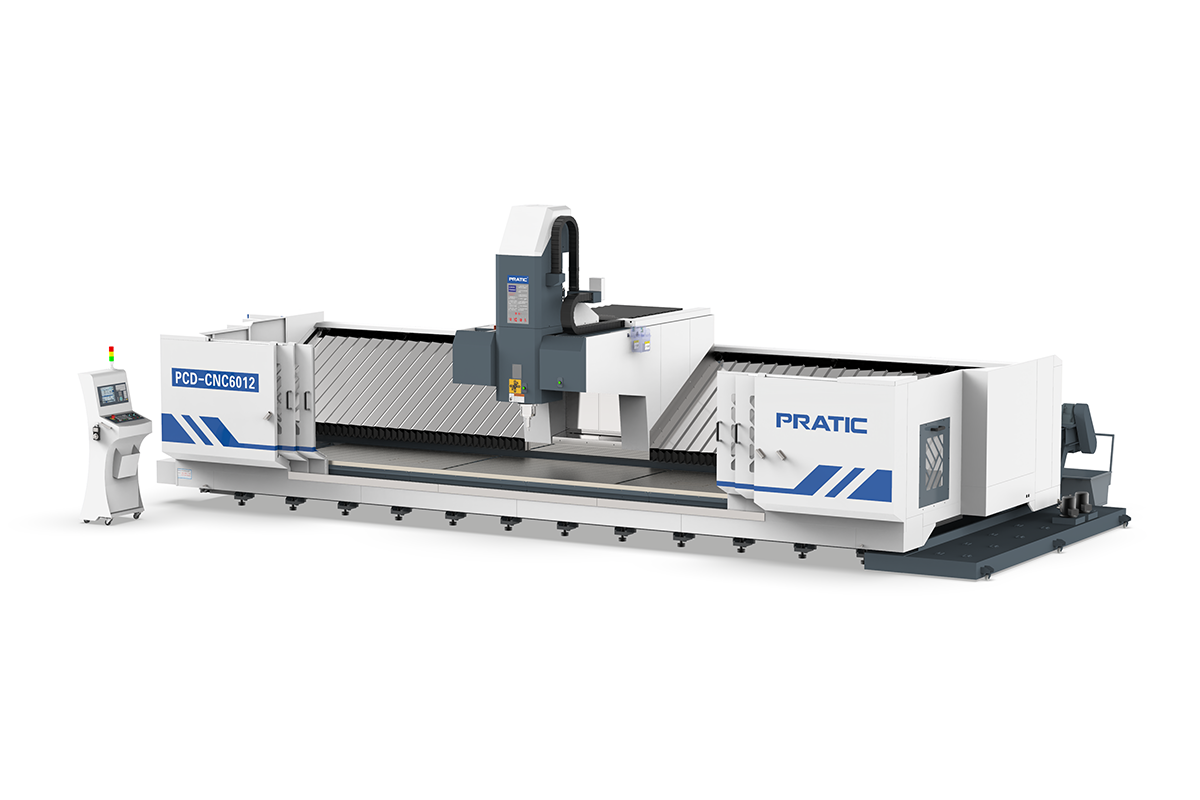

鋁、銅金屬型材加工中心PCD4012/6012

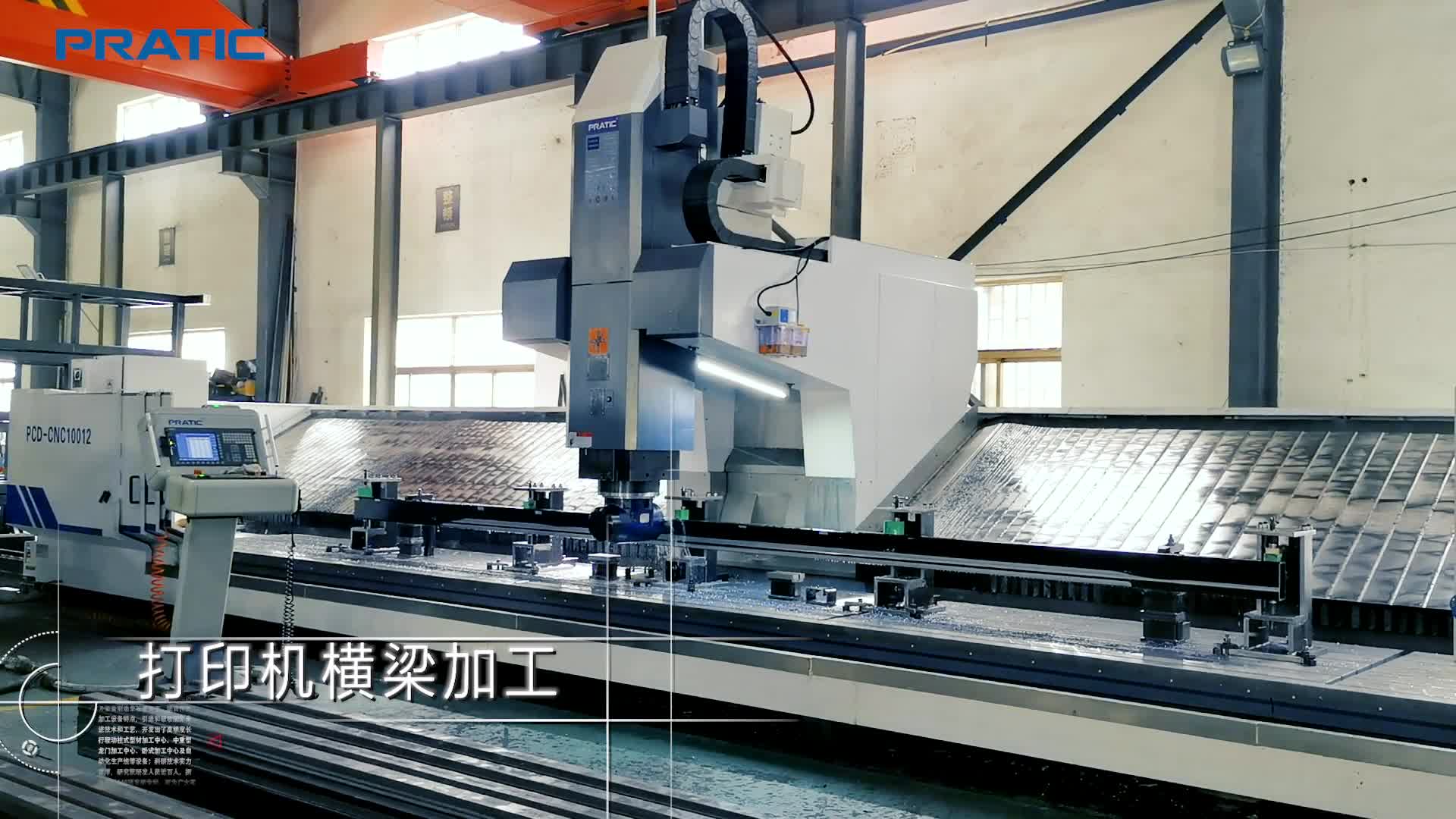

產品視頻解讀
此產品采用雙懸臂設計，適用于鋼、鋁、銅等金屬加工，可滿足重型加工需求，采用BT40/BT50主軸錐孔，增加了機器剛性，加工效率、精度、強度高；采用大斜面鈑金風琴罩防護；可根據客戶要求定制不同規格的機型。
18962626879
13862054226
13862054226
產品特點：
1.該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC復合鋁型材加工中心，
2.使用國際專用CNC數控系統；
3.適用于加工各種長度的鋼、鋁、銅金屬與非金屬；
4.采用雙懸臂設計結構，增加設備穩定性和剛性，適合重型切削，提高加工精度；
5.采用大斜面鈑金風琴罩防護；
6.采用BT40/BT50主軸錐孔，增加了機器剛性，加工效率、精度、強度高；
7.可根據客戶要求定制不同規格的機型。
產品參數：
| 參數表 - PCD | ||
| 行程 | BT40 | BT50 |
|---|---|---|
| X 軸行程 | 4000~6000mm | |
| Y 軸行程 | 800/1200mm | |
| Z 軸行程 | 600mm | |
| 主軸 | ||
| 主軸轉速 | 10000rpm | 6000/8000rpm |
| 主軸錐孔 | BT40φ150 | BT50φ155 |
| 刀庫 | ||
| 刀庫形式 | 傘形式 | |
| 刀庫容量 | 20 pcs | 16 pcs |
| 換刀時間 | 6 sec | 6 sec |
| 移動速度 | ||
| X軸移動 | 40 m/min | |
| Y軸移動 | 30 m/min | |
| Z軸移動 | 20 m/min | |
| 切削進給速度X/Y/Z | 15000 mm/min | |
| 馬達功率 | FANUC / SIEMENS | |
| 主軸驅動馬達 | 11~18.5kw / 13~27kw | 15~18.5kw / 17~42.4kw |
| X驅動馬達 | 3.0kw / 5.2kw | 3.0kw / 5.2kw |
| Y驅動馬達 | 3.0kw / 3.0kw | 3.0kw / 3.0kw |
| Z驅動馬達 | 3.0kw / 5.2kw | 3.1kw / 5.2kw |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精度 | 0.03mm（光柵0.01mm） | |
| Y/Z軸定位精度 | 0.015mm | |
| 重復定位精度 | 0.01mm | |
| 機械規格 | ||
| 氣壓需求 | 6kg/cm2 | |
| 操作系統 | SIEMENS / FANUC | |
| 高度 | 3600/3700mm | |
| 占地面積 | 9300~11300x3150/3500mm | |
| 重量 | 19000~24000kg | |
