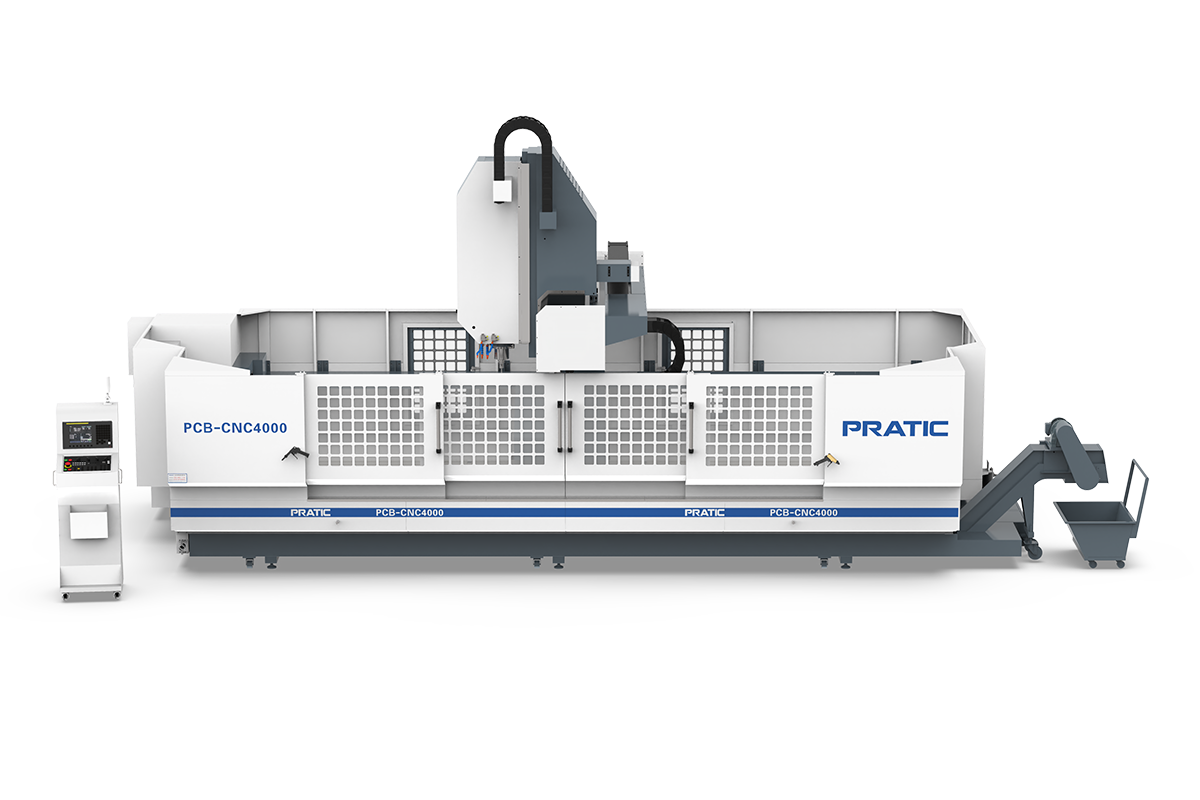

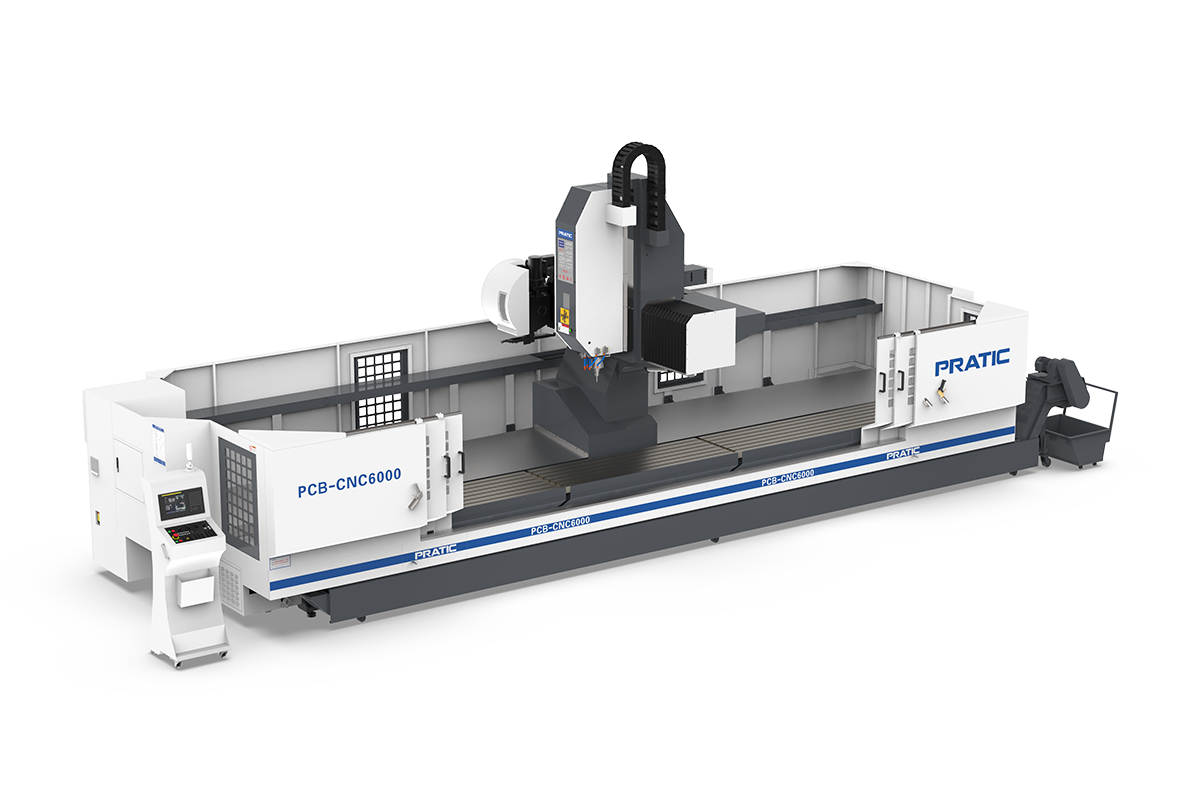

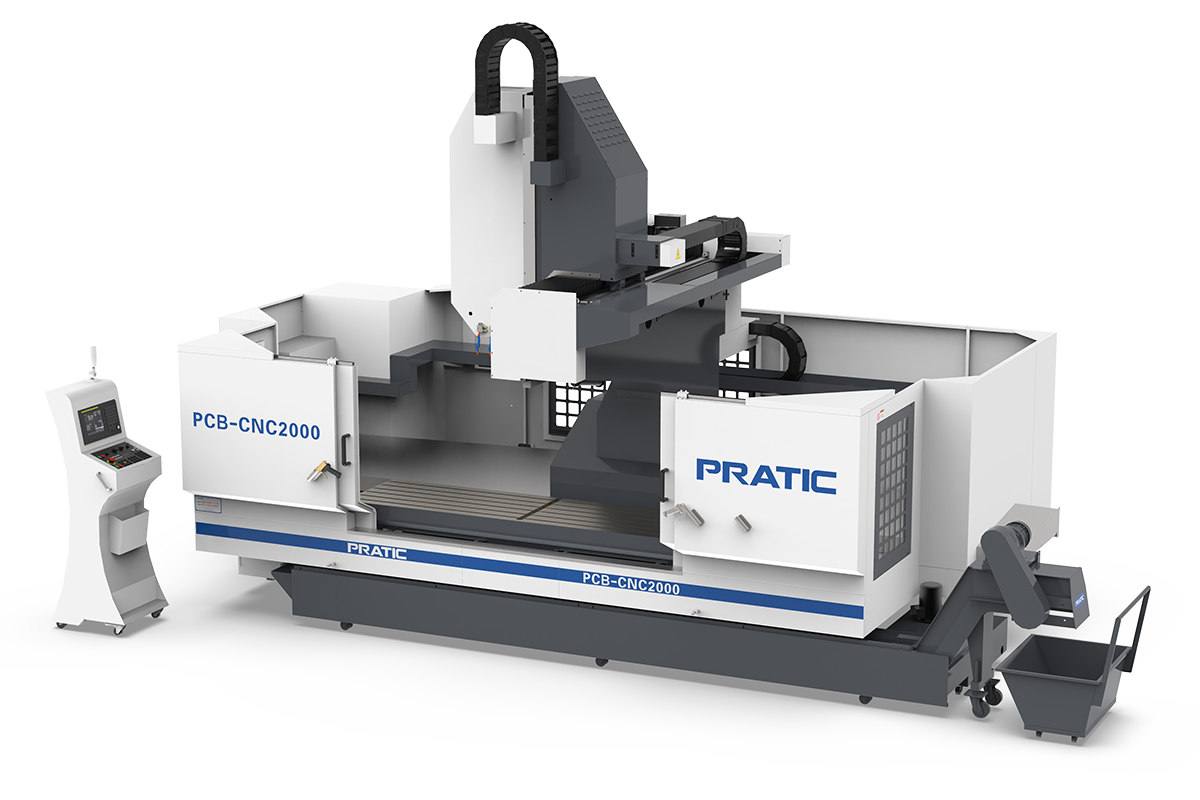

高精度型材加工中心PCB2000/4000/6000
產品視頻解讀
此產品采用動柱式橫梁立柱，Y軸行程長，適用于中型切削鋼、鋁、銅的加工，采用BT40主軸錐孔，增加了機器剛性，加工效率、精度、強度高；可根據客戶要求定制不同規格的機型。
18962626879
13862054226
13862054226
產品特點：
1.該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC復合鋁型材加工中心；
2.使用國際專用CNC數控系統；
3.適用于加工各種長度的鋼、鋁、銅金屬與非金屬；
4.采用BT40主軸錐孔，增加了機器剛性，加工效率、精度、強度高；
5.配有自動排屑機，方便清理；
6.采用動柱式橫梁立柱，繼承龍門式加工中心的優點，切削力度大，行程長；
7.可根據客戶要求定制不同規格的機型。
產品參數：
| 參數表 - PCB | ||
| 行程 | 單位 | 參數 |
|---|---|---|
| X 軸 | mm | 4000-8000 |
| Y 軸 | mm | 800 |
| Z 軸 | mm | 800 |
| 主軸 | ||
| 主軸轉速 | rpm | 10000/12000 |
| 主軸錐孔 | / | BT40 |
| 刀庫 | ||
| 刀庫形式 | / | 圓盤式 |
| 刀庫容量 | pcs | 24 |
| 相鄰換刀時間 | sec | 2 |
| 移動速度 | ||
| X軸移動 | m/min | 50 |
| Y軸移動 | m/min | 36 |
| Z軸移動 | m/min | 36 |
| X/Y/Z進給速度 | mm/min | 15000 |
| 馬達功率 | FANUC | SIEMENS |
| 主軸驅動馬達 | 7.5/15kw | 11/25kw |
| X驅動馬達 | 7.0kw | 7.7kw |
| Y驅動馬達 | 3.0kw | 5.2kw |
| Z驅動馬達 | 3.0kw | 7.7kw |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精度 | mm | 0.03（光柵0.01mm） |
| Y/Z軸定位精度 | mm | 0.015 |
| 重復定位精度 | mm | 0.01 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| / | / | / |
| 高度 | mm | 3300 |
| 占地面積 | mm | 6900~13400x3200 |
| 重量 | kg | 13500~20500 |
