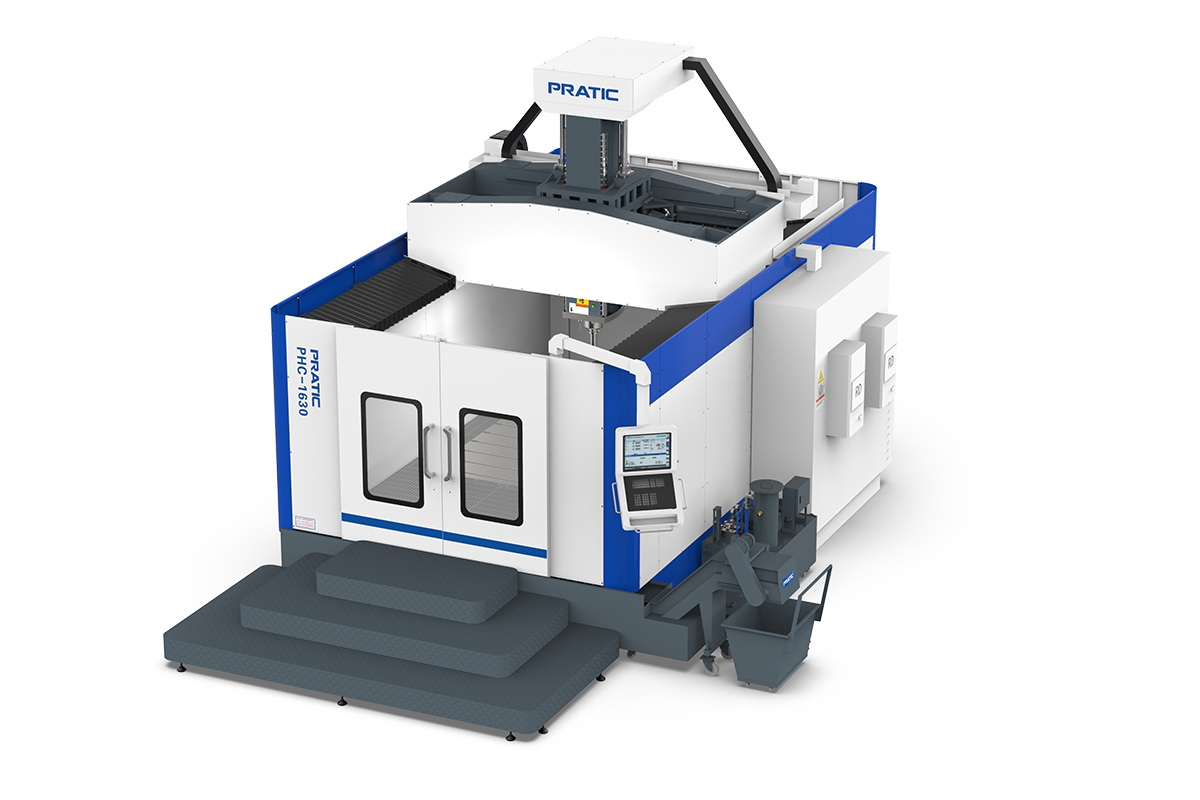

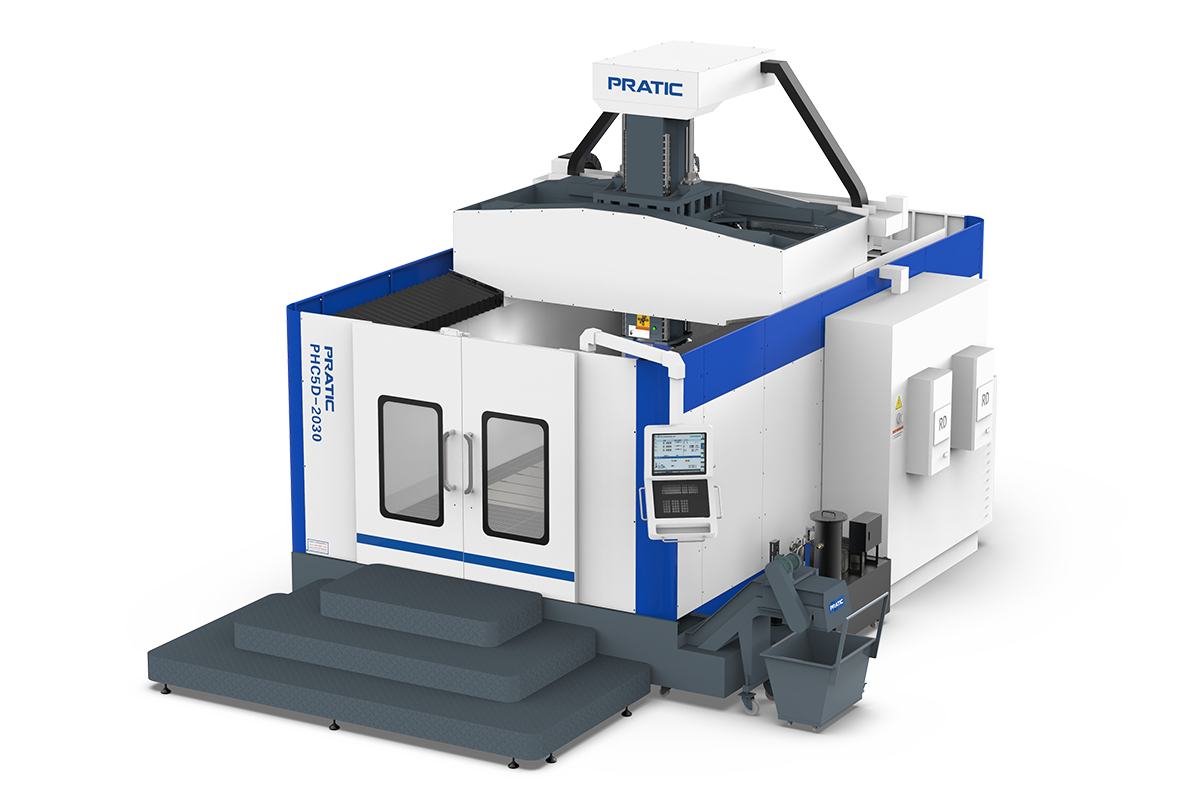

箱中箱五軸龍門加工中心PHC5D-1630~2080
產品視頻解讀
此產品可廣泛應用與汽車、造船、機車、機床、模具等機械裝備制造業。采用移動部采用箱中箱結構，切削過程中此結構四周受力均衡，有效的提高了加工時機床的穩定性，且這種熱對稱設計，使得本機不易受到惡劣環境的影響；
18962626879
13862054226
13862054226
產品特點：
1.該機器是一臺工件一次裝夾可完成銑、鏜、鉆、鉸、攻絲等多種工序加工；
2.使用國際專用CNC數控五軸系統；
3.本機床是一款非常緊湊的橋式龍門加工中心，所有運動軸都在床身左右兩墻體上方，工作臺固定，加工件重量不影響加工精度；
4.采用五軸移動部采用箱中箱結構，切削過程中此結構四周受力均衡，有效的提高了加工時機床的穩定性，且這種熱對稱設計，使得本機不易受到惡劣環境的影響；
5.廣泛應用于：汽車、造船、機車、機床、模具等機械裝備制造業；
6.可根據客戶要求定制不同規格的機型。
產品參數：
| 參數表 - PHC5D - 1630-2040 | ||
| 行程 | 單位 | 參數 |
|---|---|---|
| X 軸 | mm | 3000-4000 |
| Y 軸 | mm | 1600-2000 |
| Z 軸 | mm | 800-800 |
| A 軸 | ±95° - ±105° | |
| C 軸 | ±360° - ±360° | |
| 主軸 | ||
| 主軸轉速 | rpm | 20000-18000 |
| 主軸錐孔 | / | HSK A63 |
| 刀庫 | ||
| 刀庫形式 | / | 傘形式 |
| 刀庫容量 | pcs | 20 |
| 相鄰換刀時間 | sec | 8 |
| 移動速度 | ||
| X軸移動 | m/min | 30 |
| Y軸移動 | m/min | 30 |
| Z軸移動 | m/min | 30 |
| X/Y/Z進給速度 | mm/min | 15000 |
| 馬達功率 | ||
| 主軸驅動馬達 | kw | 25-56 |
| X驅動馬達 | kw | 5.03x4 - 6.28x4 |
| Y驅動馬達 | kw | 4.71x2 |
| Z驅動馬達 | kw | 5.03 |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精度 | mm | 0.02 |
| Y/Z軸定位精度 | mm | 0.015/0.01 |
| 重復定位精度 | mm | 0.01 |
| 機械規格 | ||
| 氣壓需求 | kg/cm2 | 6 |
| 操作系統 | / | SIEMENS |
| 高度 | mm | 4500 |
| 占地面積 | mm | 7900x5000 - 8900x5500 |
| 重量 | kg | 28000 - 33000 |
