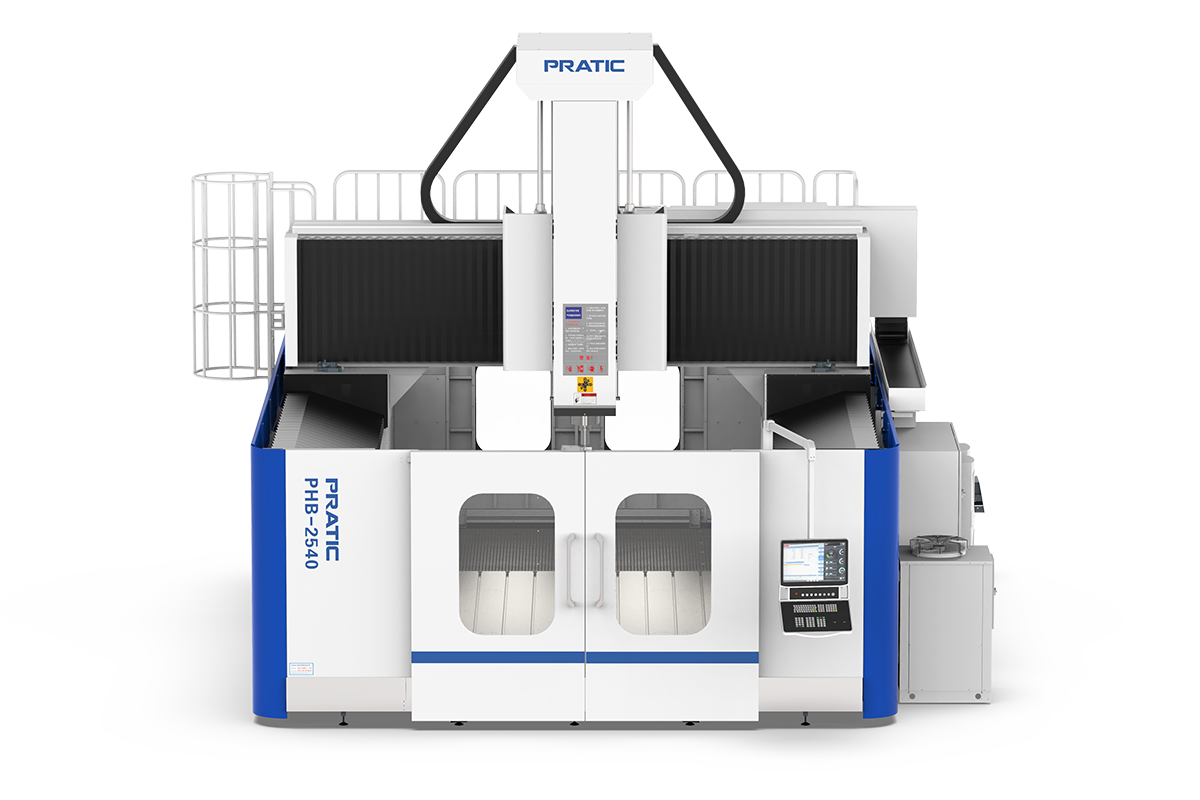

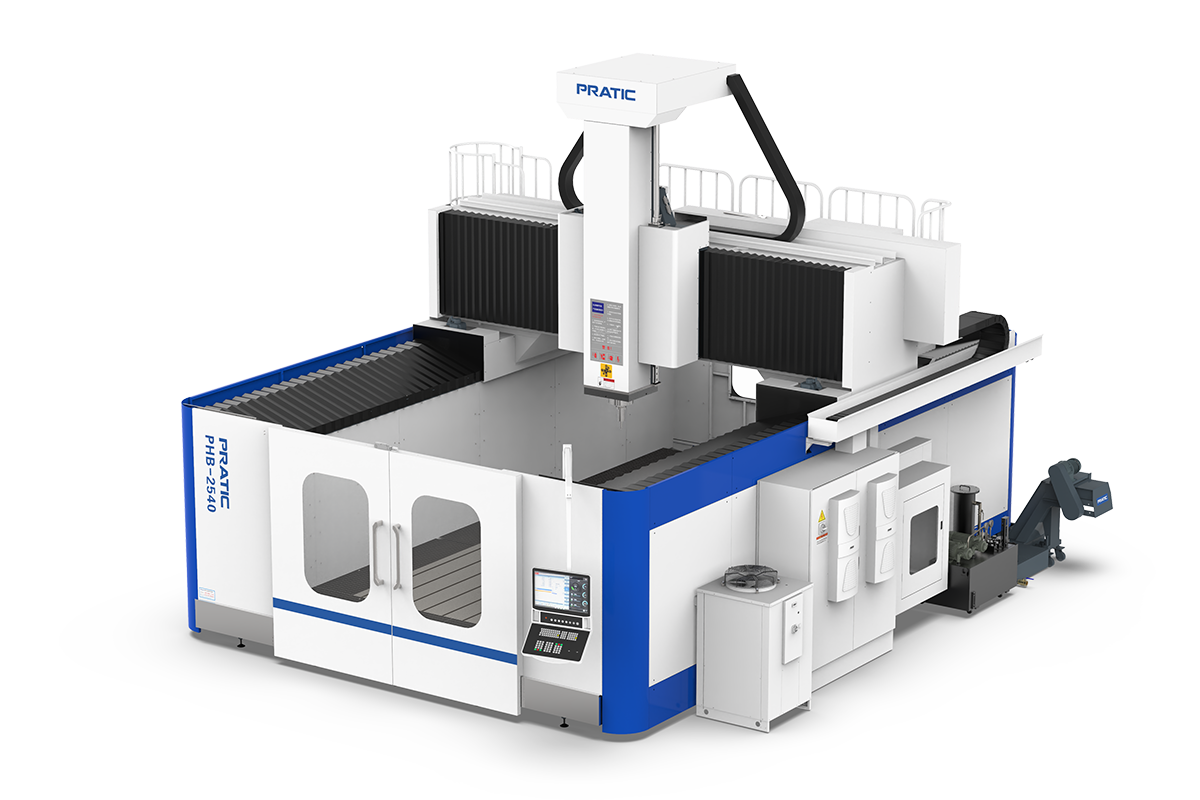

高速三軸龍門加工中心PHB2540~3080
產品視頻解讀
該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC龍門加工中心，適用于各種鋼、鋁、銅金屬與非金屬的加工 ，采用動梁式設計模式，加工零件范圍大，加工精度高。廣泛應用于：機械制造等多角度、異形曲面的大扭矩重型加工，可根據客戶要求定制不同規格的機型。
18962626879
13862054226
13862054226
產品特點：
1.該機器是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC龍門加工中心；
2.使用國際專用CNC數控系統；
3.適用于各種鋼、鋁、銅金屬與非金屬的加工 ；
4.采用動梁式設計模式，加工零件范圍大，加工精度高。
5.配有自動排屑機，方便清理；
6.廣泛應用于：機械制造等多角度、異形曲面的大扭矩重型加工；
7.可根據客戶要求定制不同規格的機型。
產品參數：
| 參數表 - PHB | ||
| 行程 | PHB-2540/6080 | PHB-3040/60/80 |
| X 軸 | 4000/6500/8000mm | |
| Y軸 | 2600mm | 3100mm |
| Z 軸 | 1000mm/1250mm/1500mm | |
| 主軸端面至工作臺端面距離 | 150-1400mm | |
| 兩立柱之間的距離 | 3400mm | 3900mm |
| 工作臺 | ||
|---|---|---|
| 作業面積 | 2500x4000/6000mm | 3000x4000/6000/8000mm |
| 最大承載重量 | 5 T/㎡ | |
| T型槽數（中心距） | 22H7；250 | |
| 主軸 | ||
| 主軸轉速 | 3000/20000rpm | |
| 功率 | 31-S1，37.2-S6kw | |
| 主軸扭矩 | 100.4-S1，120.5-S6 N.m | |
| 主軸錐孔 | HSK-A63 | |
| 滑枕截面 | 450x450mm | |
| 刀庫（選配） | ||
| 刀庫容量 | 20pcs | |
| 最大刀具直徑（滿刀/空位） | Φ80/Φ150mm | |
| 最大刀具長度 | 250mm | |
| 最大刀具重量 | 8kg | |
| 移動速度 | ||
| X軸移動 | 30m/min | |
| Y軸移動 | 30m/min | |
| Z軸移動 | 30m/min | |
| X/Y/Z切削進給速度 | 15m/min | |
| 潤滑冷卻系統 | ||
| 潤滑系統 | 自動潤滑 | |
| 冷卻系統 | 噴水冷卻 | |
| 精確度 | ||
| X軸定位精度 | 0.02/0.03/0.04mm | 0.025/0.035/0.045mm |
| X軸重復定位精度 | 0.012/0.017/0.022mm | 0.015/0.02/0.025mm |
| Y軸定位精度 | 0.015mm | 0.02mm |
| Y軸重復定位精度 | 0.01mm | 0.012mm |
| Z軸定位精度 | 0.012mm | 0.012mm |
| Z軸重復定位精度 | 0.008mm | 0.008mm |
| 機械規格 | ||
| 氣壓需求 | 6kg/cm2 | |
| 操作系統 | SIEMENS | FANUC |
| 高度 | 4950mm | |
| 占地面積 | 8000/10200/12200x7500mm | 8000/10200/12200x8000mm |
| 重量 | 53/58/71 t | 57/61/68 t |
